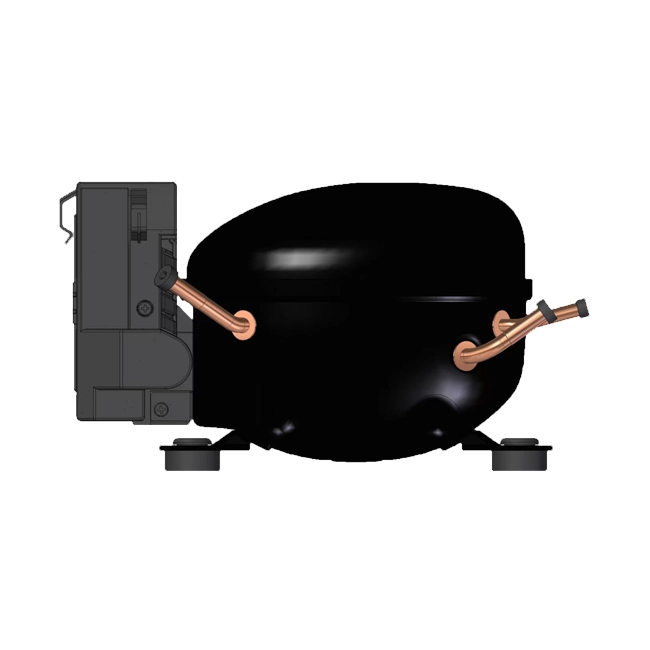

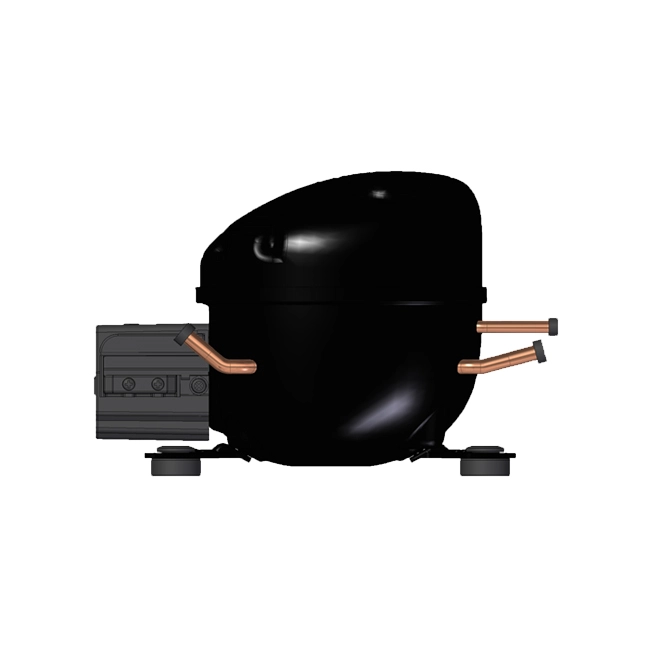

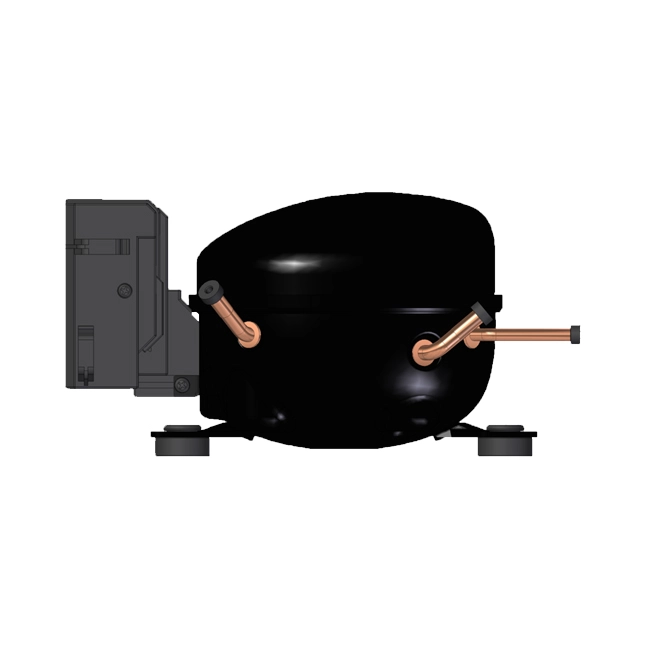

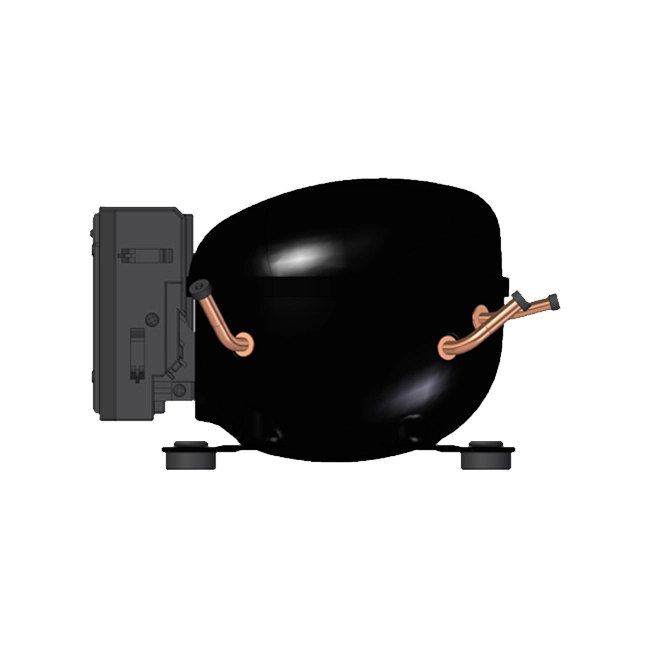

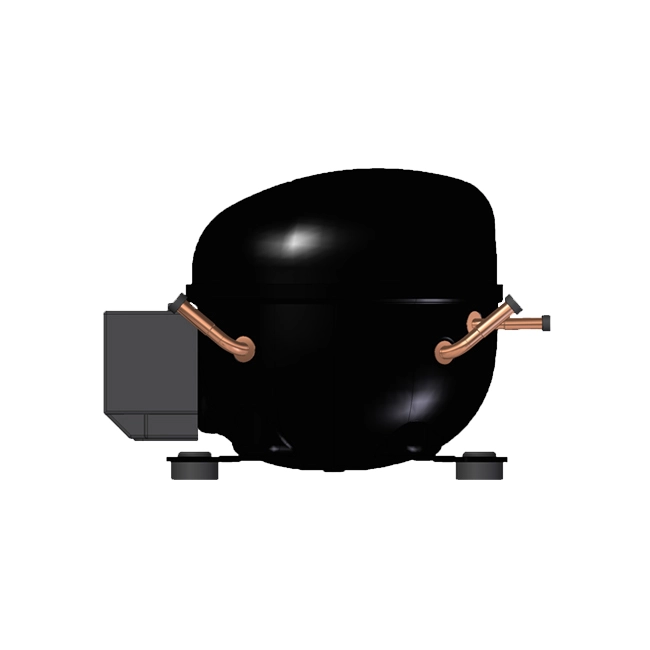

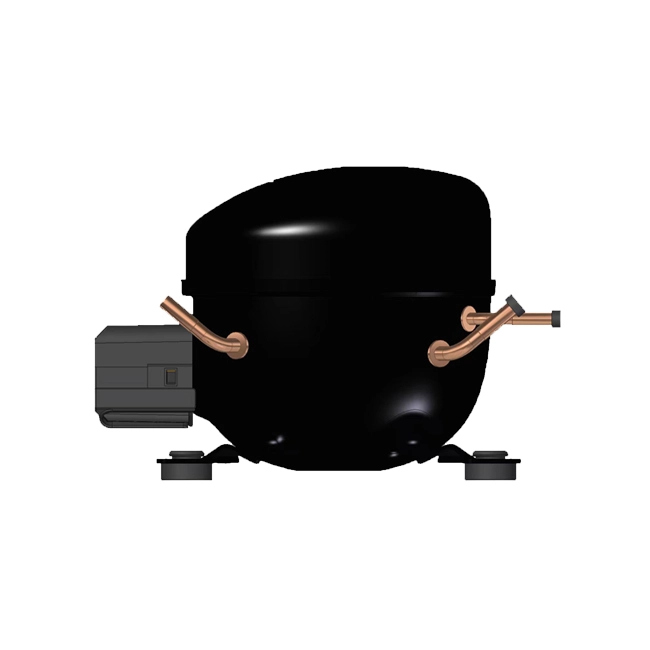

The M series compressor is a small fixed-speed compressor with large cooling capacity developed by Jiaxipera. It features a compact size, light weight, and high cost-effectiveness. Design optimizations for the suction/discharge system, support structure system, and crankshaft lubrication system were carried out using simulation software, enabling the compressor to achieve a maximum cooling capacity of 160W while maintaining a miniaturized form factor.
Miniaturization
Designed to meet diverse customer requirements for different sizes.
Lightweight Design
Responding to national energy conservation and consumption reduction initiatives, the lightweight and flexible design meets customer needs.
Low Noise
Noise reduction optimization design and matching noise optimization fulfill customer demands for low noise.
| Compressor Model |
Displ. | Motor Type |
Vol./Fre. | Cooling Capacity | COP | Running Capacitor (µF) |
Material of winding Main/Aux. |
|||||
| ASHRAE | CECOMAF | ASHRAE | CECOMAF | |||||||||
| W | BTU/h | Kcal | W | W/W | BTU/Wh | W/W | ||||||
| (cm3) | (V~/Hz) | |||||||||||
| MM1050Y | 3.3 | RSIR | 220-240~/50 | 50 | 171 | 43 | 38 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| MM1060Y | 4.1 | RSIR | 220-240~/50 | 68 | 232 | 58 | 51 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| *MM1070Y | 4.9 | RSIR | 220-240~/50 | 80 | 273 | 69 | 60 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| MM1090Y | 5.8 | RSIR | 220-240~/50 | 97 | 331 | 83 | 73 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| *MM1110Y | 6.7 | RSIR | 220-240~/50 | 115 | 392 | 99 | 86 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| *MM1111Y | 7.2 | RSIR | 220-240~/50 | 125 | 427 | 107 | 94 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| MM1112Y | 7.9 | RSIR | 220-240~/50 | 138 | 471 | 119 | 104 | 1.35 | 4.61 | 1.05 | / | Al/Al |
| *MM1113Y | 8.8 | RSIR | 220-240~/50 | 150 | 512 | 129 | 113 | 1.35 | 4.61 | 1.05 | / | Al/Al |
| *MM1114Y | 9.3 | RSIR | 220-240~/50 | 160 | 546 | 138 | 120 | 1.35 | 4.61 | 1.05 | / | Al/Al |
| *MK1050Y | 3.3 | RSIR | 220-240~/50 | 50 | 171 | 43 | 38 | 1.42 | 4.85 | 1.11 | / | Al/Al |
| *MK1060Y | 4.1 | RSIR | 220-240~/50 | 68 | 232 | 58 | 51 | 1.42 | 4.85 | 1.11 | / | Al/Al |
| *MK1070Y | 4.9 | RSIR | 220-240~/50 | 80 | 273 | 69 | 60 | 1.42 | 4.85 | 1.11 | / | Al/Al |
| MK1090Y | 6.1 | RSIR | 220-240~/50 | 97 | 331 | 83 | 73 | 1.42 | 4.85 | 1.11 | / | Al/Al |
| *MK1110Y | 6.7 | RSIR | 220-240~/50 | 115 | 392 | 99 | 86 | 1.42 | 4.85 | 1.11 | / | Al/Al |
| *MK1111Y | 7.2 | RSIR | 220-240~/50 | 125 | 427 | 107 | 94 | 1.42 | 4.85 | 1.11 | / | Al/Al |
| MK1112Y | 7.9 | RSIR | 220-240~/50 | 138 | 471 | 119 | 104 | 1.45 | 4.95 | 1.13 | / | Al/Al |
| *MK1113Y | 8.8 | RSIR | 220-240~/50 | 150 | 512 | 129 | 113 | 1.45 | 4.95 | 1.13 | 3 | Al/Al |
| *MK1114Y | 9.3 | RSIR | 220-240~/50 | 160 | 546 | 138 | 120 | 1.45 | 4.95 | 1.13 | 3 | Al/Al |
| MT1050Y* | 3.3 | RSIR | 220-240~/50 | 50 | 171 | 43 | 37.5 | 1.52 | 5.19 | 1.19 | / | Al/Al |
| MT1060Y* | 4.1 | RSIR | 220-240~/50 | 68 | 232 | 58 | 51 | 1.52 | 5.19 | 1.19 | / | Al/Al |
| MT1070Y* | 4.9 | RSIR | 220-240~/50 | 80 | 273 | 69 | 60 | 1.52 | 5.19 | 1.19 | / | Al/Al |
| MT1090Y* | 5.8 | RSIR | 220-240~/50 | 97 | 331 | 83 | 73 | 1.52 | 5.19 | 1.19 | / | Al/Al |
| MT1110Y* | 6.7 | RSIR | 220-240~/50 | 115 | 392 | 99 | 86 | 1.52 | 5.19 | 1.19 | / | Al/Al |
| MT1111Y* | 7.2 | RSIR | 220-240~/50 | 126 | 430 | 108 | 95 | 1.52 | 5.19 | 1.19 | / | Al/Al |
| MT1112Y | 7.9 | RSIR | 220-240~/50 | 138 | 471 | 119 | 104 | 1.55 | 5.29 | 1.21 | / | Al/Al |
| MT1113Y* | 8.8 | RSCR | 220-240~/50 | 150 | 512 | 129 | 113 | 1.55 | 5.29 | 1.21 | / | Al/Al |
| MT1114Y* | 9.3 | RSCR | 220-240~/50 | 160 | 546 | 138 | 120 | 1.55 | 5.29 | 1.21 | / | Al/Al |
| MG1045Y | 3.0 | RSCR | 220-240~/50 | 47 | 160 | 40 | 35 | 1.60 | 5.46 | 1.25 | 2 | Al/Al |
| MG1050Y* | 3.3 | RSIR | 220-240~/50 | 52 | 177 | 45 | 39 | 1.62 | 5.53 | 1.26 | / | Al/Al |
| MG1060Y* | 4.1 | RSIR | 220-240~/50 | 70 | 239 | 60 | 53 | 1.62 | 5.53 | 1.26 | / | Al/Al |
| MG1070Y* | 4.9 | RSIR | 220-240~/50 | 80 | 273 | 69 | 60 | 1.62 | 5.53 | 1.26 | / | Al/Al |
| MG1080Y* | 5.5 | RSIR | 220-240~/50 | 90 | 307 | 77 | 68 | 1.62 | 5.53 | 1.26 | / | Al/Al |
| MG1090Y* | 5.8 | RSIR | 220-240~/50 | 100 | 341 | 86 | 75 | 1.62 | 5.53 | 1.26 | / | Al/Al |
| MG1110Y* | 6.7 | RSCR | 220-240~/50 | 115 | 392 | 99 | 86 | 1.62 | 5.53 | 1.26 | / | Al/Al |
| MG1111Y | 7.2 | RSCR | 220-240~/50 | 126 | 430 | 108 | 95 | 1.65 | 5.63 | 1.29 | 3 | Al/Al |
| MG1112Y | 7.8 | RSCR | 220-240~/50 | 138 | 471 | 119 | 104 | 1.65 | 5.63 | 1.29 | 3 | Al/Al |
| MG1113Y* | 8.8 | RSCR | 220-240~/50 | 138 | 471 | 119 | 104 | 1.62 | 5.53 | 1.26 | 3 | Al/Al |
| MG1114Y* | 9.3 | RSCR | 220-240~/50 | 138 | 471 | 119 | 104 | 1.62 | 5.53 | 1.26 | 3 | Al/Al |
| MH1045Y | 3.0 | RSCR(ePTC) | 220-240~/50 | 47 | 160 | 40 | 35 | 1.70 | 5.80 | 1.33 | 2 | Al/Al |
| MH1050Y | 3.3 | RSCR(ePTC) | 220-240~/50 | 52 | 177 | 45 | 39 | 1.72 | 5.87 | 1.34 | 2 | Al/Al |
| MH1060Y | 4.1 | RSCR(ePTC) | 220-240~/50 | 70 | 239 | 60 | 53 | 1.72 | 5.87 | 1.34 | 2 | Al/Al |
| MH1070Y | 4.9 | RSCR(ePTC) | 220-240~/50 | 82 | 280 | 71 | 62 | 1.72 | 5.87 | 1.34 | 2 | Al/Al |
| MH1090Y | 5.8 | RSCR(ePTC) | 220-240~/50 | 100 | 341 | 86 | 75 | 1.72 | 5.87 | 1.34 | 3.5 | Al/Al |
| MH1110Y | 6.7 | RSCR(ePTC) | 220-240~/50 | 115 | 392 | 99 | 86 | 1.72 | 5.87 | 1.34 | 3.5 | Al/Al |
| MX1050Y | 3.3 | RSCR(ePTC) | 220-240~/50 | 52 | 177 | 45 | 39 | 1.80 | 6.14 | 1.40 | 2 | Al/Al |
| MX1060Y | 4.1 | RSCR(ePTC) | 220-240~/50 | 70 | 239 | 60 | 53 | 1.80 | 6.14 | 1.40 | 2 | Al/Al |
| MX1070Y | 4.9 | RSCR(ePTC) | 220-240~/50 | 80 | 273 | 69 | 60 | 1.80 | 6.14 | 1.40 | 2 | Al/Al |
| MX1080Y | 5.5 | RSCR(ePTC) | 220-240~/50 | 90 | 307 | 77 | 68 | 1.80 | 6.14 | 1.40 | 2 | Al/Al |
| MX1090Y | 6.1 | RSCR(ePTC) | 220-240~/50 | 100 | 341 | 86 | 75 | 1.80 | 6.14 | 1.40 | 2 | Al/Al |
| ME1080Y* | 5.5 | RSCR(ePTC) | 220-240~/50 | 90 | 307 | 77 | 68 | 1.85 | 6.31 | 1.44 | 2 | Al/Cu |
| ME1090Y* | 6.1 | RSCR(ePTC) | 220-240~/50 | 100 | 341 | 86 | 75 | 1.85 | 6.31 | 1.44 | 2 | Al/Cu |
| MM1080Y | 5.5 | RSIR | 160-240~/50 | 90 | 307 | 77 | 68 | 1.3 | 4.44 | 1.01 | / | Al/Al |
| MM1090Y | 6.1 | RSIR | 160-240~/50 | 100 | 341 | 86 | 75 | 1.3 | 4.44 | 1.01 | / | Al/Al |
| MM1110Y | 6.7 | RSIR | 160-240~/50 | 114 | 389 | 98 | 86 | 1.3 | 4.44 | 1.01 | / | Al/Al |
| MK1090Y | 6.1 | RSIR | 160-240~/50 | 102 | 348 | 88 | 77 | 1.45 | 4.95 | 1.13 | / | Al/Al |
| MK1110Y | 6.7 | RSIR | 160-240~/50 | 110 | 375 | 95 | 83 | 1.45 | 4.95 | 1.13 | / | Al/Al |
| MT1090Y | 6.1 | RSCR | 160-240~/50 | 102 | 348 | 88 | 77 | 1.55 | 5.29 | 1.21 | / | Al/Al |
| MG1090Y | 6.1 | RSCR | 160-240~/50 | 102 | 348 | 88 | 77 | 1.65 | 5.63 | 1.29 | 3.5 | Al/Al |
| MG1110Y | 6.7 | RSCR | 160-240~/50 | 110 | 375 | 95 | 83 | 1.62 | 5.53 | 1.26 | 3.5 | Al/Al |
| MM1050FY | 3.3 | RSIR | 100~/50 | 52 | 177 | 45 | 39 | 1.30 | 4.44 | 1.01 | / | Al/Al |
| 100~/60 | 60 | 205 | 52 | 45 | 1.35 | 4.61 | 1.05 | |||||
| MM1090FY | 6.1 | RSCR | 100~/50 | 102 | 348 | 88 | 77 | 1.40 | 4.78 | 1.09 | / | Al/Al |
| 100~/60 | 117 | 399 | 101 | 88 | 1.45 | 4.95 | 1.13 | |||||
| MK1090FY | 6.1 | RSCR | 100~/50 | 102 | 348 | 88 | 77 | 1.50 | 5.12 | 1.17 | 8 | Al/Al |
| 100~/60 | 117 | 399 | 101 | 88 | 1.55 | 5.29 | 1.21 | |||||
| MG1090FY | 6.1 | RSCR | 100~/50 | 102 | 348 | 88 | 77 | 1.62 | 5.53 | 1.26 | 12 | Al/Al |
| 100~/60 | 116 | 396 | 100 | 87 | 1.65 | 5.63 | 1.29 | |||||
| MG1110FY | 6.7 | RSCR | 100~/50 | 115 | 392 | 99 | 86 | 1.62 | 5.53 | 1.26 | 12 | Al/Al |
| 100~/60 | 135 | 461 | 116 | 101 | 1.65 | 5.63 | 1.29 | |||||
| Compressor Model |
Displ. | Motor Type |
Vol./Fre. | Cooling Capacity | COP | Running Capacitor (µF) |
Material of winding Main/Aux. |
||||||
| ASHRAE | AHAM | ASHRAE | AHAM | ||||||||||
| W | BTU/h | W | BTU/h | COP | EER | COP | EER | ||||||
| (cm3) | (V~/Hz) | ||||||||||||
| MM1050HYK | 3 | RSIR | 115~/60 | 52 | 177 | 57.2 | 208 | 1.35 | 4.61 | 1.58 | 5.39 | / | Al/Al |
| MM1060HYK | 3.3 | RSIR | 115~/60 | 60 | 205 | 66 | 240 | 1.35 | 4.61 | 1.58 | 5.39 | / | Al/Al |
| MM1070HYK | 4.1 | RSIR | 115~/60 | 80 | 273 | 88 | 319 | 1.35 | 4.61 | 1.58 | 5.39 | / | Al/Al |
| MM1080HY* | 4.9 | RSIR | 115~/60 | 92 | 314 | 101 | 367 | 1.35 | 4.61 | 1.58 | 5.39 | / | Al/Al |
| MM1110HY* | 5.5 | RSIR | 115~/60 | 108 | 369 | 119 | 431 | 1.35 | 4.61 | 1.58 | 5.39 | / | Al/Al |
| MM1111HY* | 6.1 | RSIR | 115~/60 | 120 | 409 | 132 | 479 | 1.35 | 4.61 | 1.58 | 5.39 | / | Al/Al |
| MK1050HY* | 3 | RSIR | 115~/60 | 52 | 177 | 57.2 | 208 | 1.40 | 4.95 | 1.70 | 5.79 | / | Al/Al |
| MK1060HY* | 3.3 | RSIR | 115~/60 | 60 | 205 | 66 | 240 | 1.45 | 4.95 | 1.70 | 5.79 | / | Al/Al |
| MK1070HY | 4.1 | RSIR | 115~/60 | 80 | 273 | 88 | 319 | 1.45 | 4.95 | 1.70 | 5.79 | / | Al/Al |
| MK1080HY | 4.9 | RSIR | 115~/60 | 92 | 314 | 101 | 367 | 1.45 | 4.95 | 1.70 | 5.79 | / | Al/Al |
| MK1110HY* | 5.5 | RSIR | 115~/60 | 108 | 369 | 119 | 431 | 1.45 | 4.95 | 1.70 | 5.79 | / | Al/Al |
| MK1111HY* | 6.1 | RSIR | 115~/60 | 120 | 409 | 132 | 479 | 1.45 | 4.95 | 1.70 | 5.79 | / | Al/Al |
| MT1050HY* | 3 | RSIR | 115~/60 | 52 | 177 | 57.2 | 208 | 1.55 | 5.29 | 1.81 | 6.19 | / | Al/Al |
| MT1060HY* | 3.3 | RSIR | 115~/60 | 60 | 205 | 66 | 240 | 1.55 | 5.29 | 1.81 | 6.19 | / | Al/Al |
| MT1070HY* | 4.1 | RSIR | 115~/60 | 80 | 273 | 88 | 319 | 1.55 | 5.29 | 1.81 | 6.19 | / | Al/Al |
| MT1080HY* | 4.9 | RSIR | 115~/60 | 92 | 314 | 101 | 367 | 1.55 | 5.29 | 1.81 | 6.19 | / | Al/Al |
| MT1110HY | 5.5 | RSIR | 115~/60 | 108 | 369 | 119 | 431 | 1.55 | 5.29 | 1.81 | 6.19 | / | Al/Al |
| MT1111HY* | 6.1 | RSIR | 115~/60 | 120 | 409 | 132 | 479 | 1.55 | 5.29 | 1.81 | 6.19 | / | Al/Al |
| MG1050HY* | 3 | RSCR | 115~/60 | 52 | 177 | 57 | 208 | 1.65 | 5.63 | 1.93 | 6.59 | 6 | Al/Al |
| MG1060HY | 3.3 | RSCR | 115~/60 | 60 | 205 | 66 | 240 | 1.65 | 5.63 | 1.93 | 6.59 | 6 | Al/Al |
| MG1070HY | 4.1 | RSCR | 115~/60 | 80 | 273 | 88 | 319 | 1.65 | 5.63 | 1.93 | 6.59 | 6 | Al/Al |
| MG1080HY* | 4.9 | RSCR | 115~/60 | 92 | 314 | 101 | 367 | 1.65 | 5.63 | 1.93 | 6.59 | 6 | Al/Al |
| MG1110HY* | 5.5 | RSCR | 115~/60 | 108 | 369 | 119 | 431 | 1.65 | 5.63 | 1.93 | 6.59 | 8 | Al/Al |
| MG1111HY* | 6.1 | RSCR | 115~/60 | 120 | 409 | 132 | 479 | 1.65 | 5.63 | 1.93 | 6.59 | 8 | Al/Al |
Notes:
(1) All data is subject to change without notice.
| Test conditions: | ASHRAE | CECOMAF | AHAM |
| Evaporaring temp. (℃) | -23.3 | -25 | -23.3 |
| Condensing temp. (℃) | 54.4 | 55 | 40.5 |
| Subcooling temp. (℃) | 32.2 | 55 | 32.2 |
| Suction temp. (℃) | 32.2 | 32.2 | 32.2 |
| Ambient temp. (℃) | 32.2 | 32.2 | 32.2 |
